Stół obrotowy AQT-200
Precyzyjny stół obrotowy AQT-200 z płytą roboczą Ø200 mm – wersje RAH i RGH.

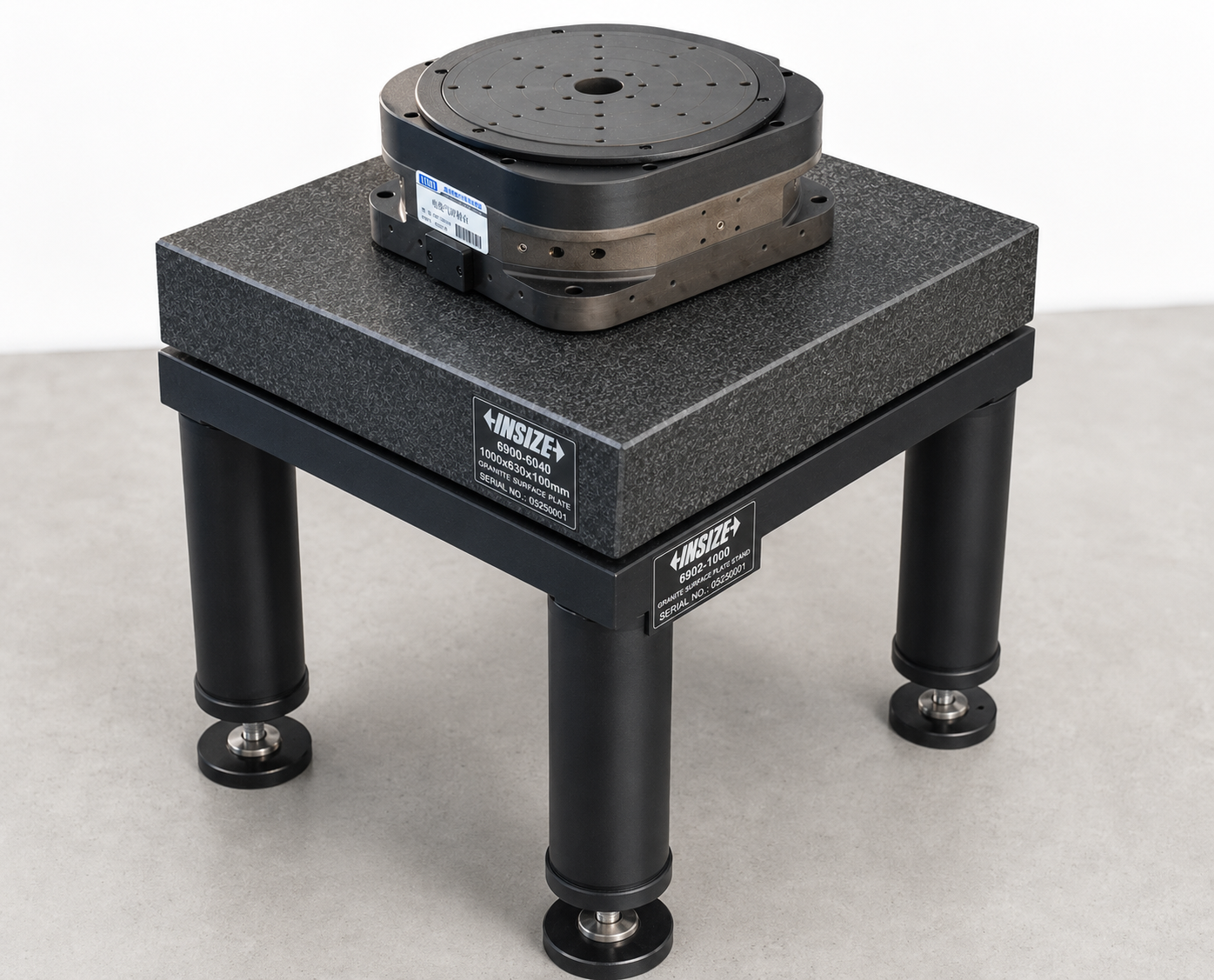

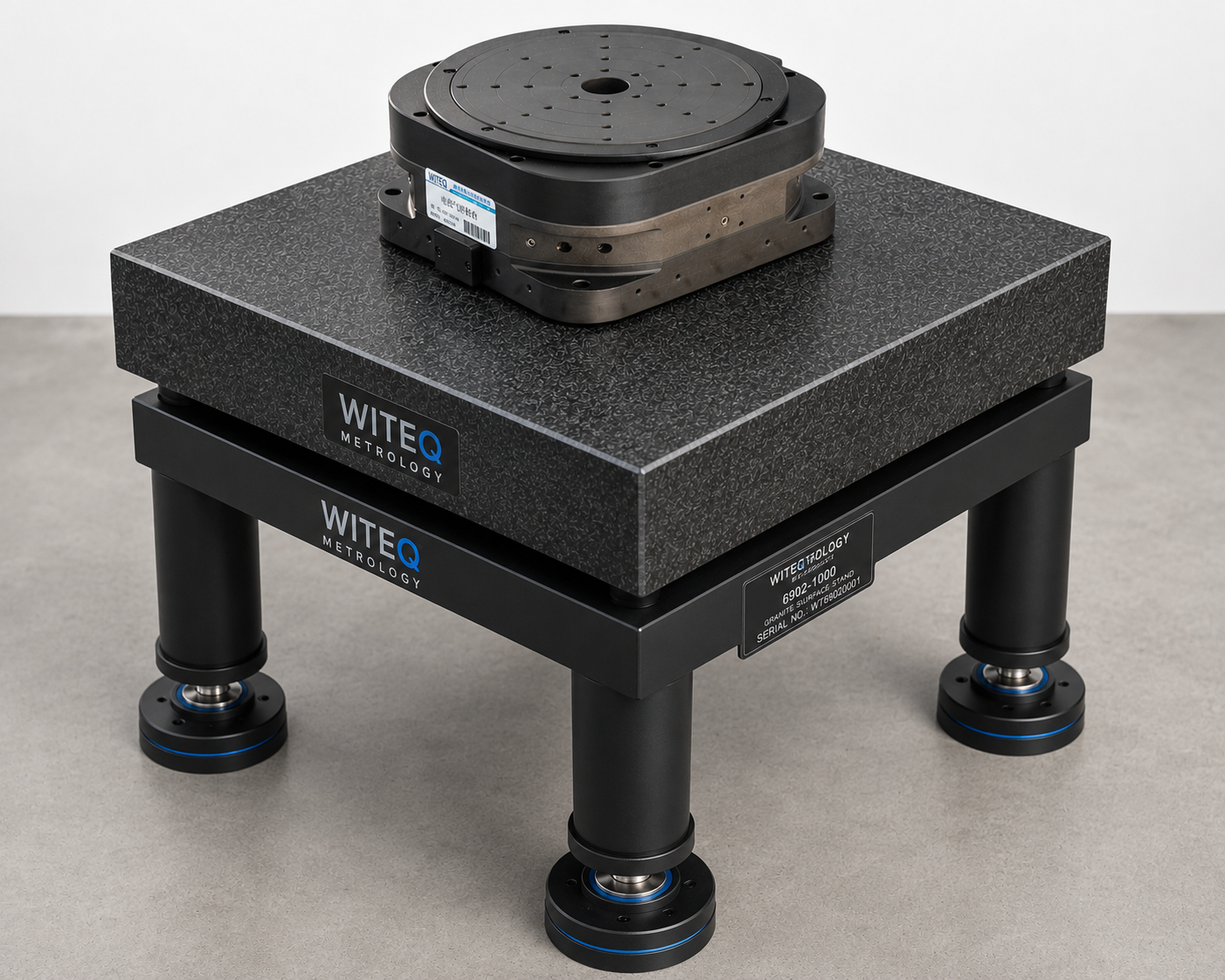

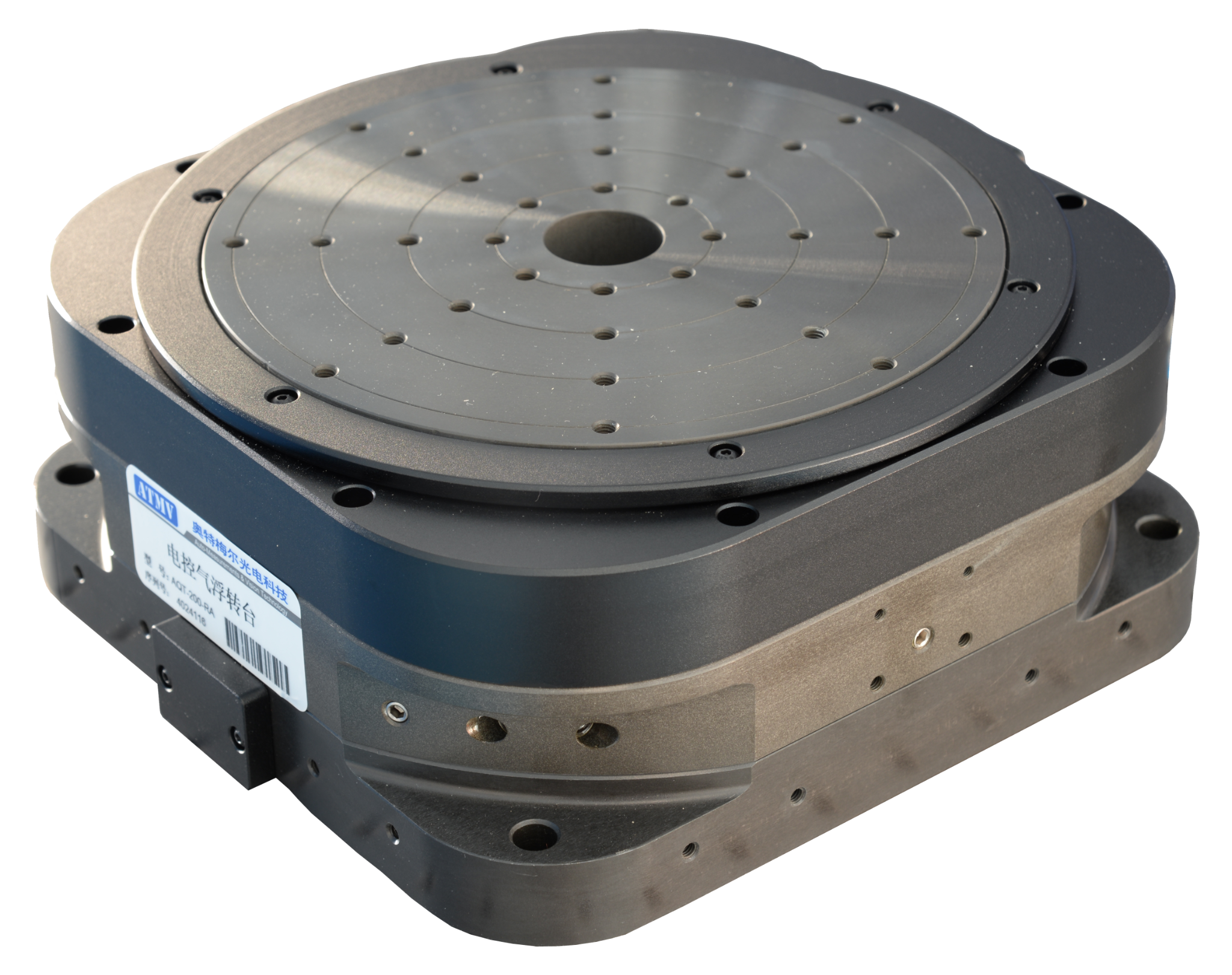

AQT-200 – precyzyjny stół obrotowy z płytą roboczą Ø200 mm; na zdjęciu wersja z oznaczeniem AQT-200-RA.
Łączy kompaktową konstrukcję z parametrami odpowiednimi do wzorcowania urządzeń kątowych i enkoderów oraz do integracji jako dodatkowa oś systemu pomiarowego. Dla dostarczonych wersji AQT-200-RAH i AQT-200-RGH potwierdzono dokładność bezwzględną kąta ±0,5″ i rozdzielczość odczytu 0,15″.
| Parametr | AQT-200-RAH | AQT-200-RGH |
|---|---|---|
| Średnica stołu | Ø200 mm | Ø200 mm |
| Typ łożyskowania | aerostatyczne | aerostatyczne |
| Dokładność bezwzględna kąta | ±0,5″ | ±0,5″ |
| Rozdzielczość odczytu kąta | 0,15″ | 0,15″ |
| Dokładność osiowa / promieniowa | ≤0,2 µm | ≤0,1 µm |
| Obciążenie osiowe / promieniowe | 70 kg / 45 kg | 70 kg / 65 kg |
| Maks. prędkość obrotowa | 60 obr./min | 60 obr./min |
| Ciśnienie robocze | 0,4–0,6 MPa | 0,4–0,6 MPa |
| Zużycie powietrza | 56 l/min przy 60 psi | 56 l/min przy 60 psi |
| Układ pomiarowy | Renishaw RESM200, dual readout | Renishaw RESM200, dual readout |
| Napęd | bezszczotkowy Direct Drive | bezszczotkowy Direct Drive |
| Sterowanie | Servotronix | Servotronix |
| Integracja | oprogramowanie + SDK | oprogramowanie + SDK |
